ATS, AMF e SPM

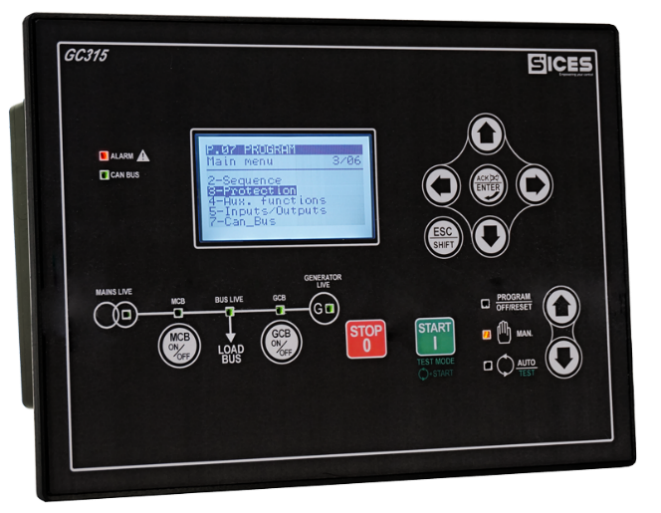

ATS115 - GC315 AMF/ATS
• Controlador Microprocessado de Falha de Rede para Grupos Geradores Trifásicos AMF e SPM.
• Interface CAN opto isolada e com alimentação própria J1939 e MTU MDEC CAN.
• Interface com os sensores padrão de motores.
• Leituras True RMS de Valor de Tensão e Corrente. Leitura de Neutro inclusa.
• Medição de Fator de Potência Ativa, Reativa e Aparente.
• Medição de Energia e Frequência na Entrada de Rede.
• Medição da Velocidade do Motor - pick-up ou W.
• 8+3 entradas digitais totalmente programáveis.
• 8 saídas digitais (6 programáveis).
• Medição adicional de Corrente de Neutro ou de Proteção Diferencial (51N).
• Comunicação Serial RS-232 com Protocolo MODBUS RTU.
• Porta de Comunicação USB-Serial.
• Porta de Comunicação RS-485 com Protocolo MODBUS RTU (*opcional).
• Interface Ethernet com Protocolo de comunicação MODBUS TCP/IP (*opcional).
• Display Gráfico com ajuste automático de contraste baseado na temperatura.
• Bateria de Real Time Clock.
• Log de eventos e Registro de Dados.
• Sistema de Controle Remoto.
QTA, AMF e SPM

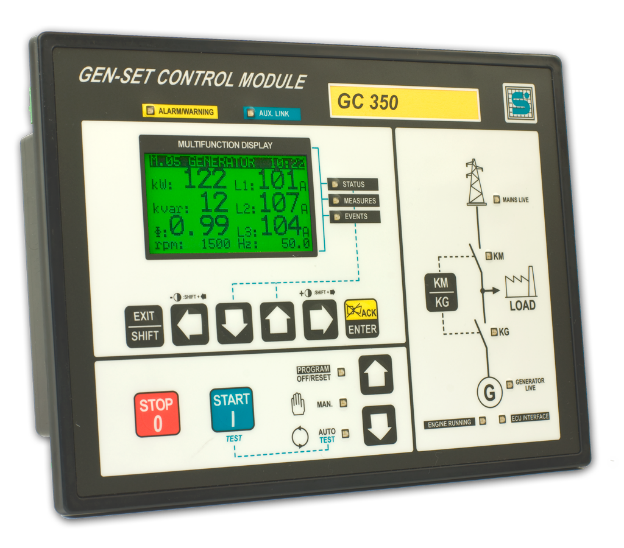

GC350 AMF avançado
• Controlador microprocessado avançado para grupos geradores stand-alone.
• Interface CAN Protocolo J1939 e Protocolo MTU MDEC.
• Interface para motores tradicionais a sensores.
• Medição do verdadeiro valor eficaz para correntes e tensões de Gerador e da Rede.
• Medição de Potência ativa, reativa e aparente.
• Medição da Frequência e da Potência de Rede.
• Medição de velocidade do motor por pick-up ou sinal W.
• 18+3 Entradas digitais programáveis.
• 16 Saídas digitais (das quais 6 programáveis).
• Proteção diferencial integrada (51N).
• Saída serial RS232 com protocolo MODBUS RTU.
• Segunda saìda serial RS232 ou RS485 MODBUS RTU.
• Visor gráfico tropicalizado.
• Relógio.
• Gravação de eventos e datas.
• Sistema de Controle Remoto.
• Homologação Rina (GC350-R) aplicações marítima.
PARALELO SIMPLES

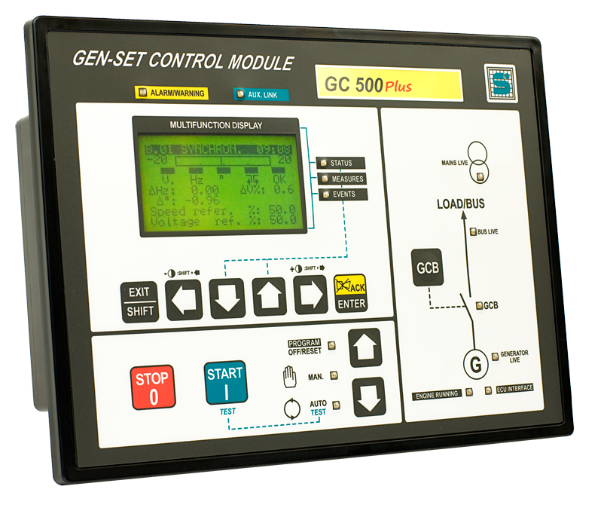

GC500plus
• Até 16 grupos geradores conectados no mesmo bus e aplicação de paralelo com a rede elétrica (paralelo contínuo ou de passagem ao retorno da rede).
• Repartidor e sincronizador integrados (via Can o PWM) e regulação de potência reativa.
• Interface direta PWM (500Hz) para CATERPILLAR, PERKINS.
• 2 Saídas digitais UP/DOWN em tensão para regulação da tensão e da velocidade.
• Gestão do disjuntor de grupo (GCB) e do disjuntor de rede (MCB).
• Interface SAE J1939 e interface CAN para MTU MDEC, mas também para motores tradicionais graças aos sensores analógicos.
• Leitura da corrente e da tensão do gerador e da rede com leitura da quarta corrente com TA ou Toróide para proteção diferencial (51N).
• Medição de potência ativa, reativa e aparente.
• 18+3 Entradas digitais programáveis.
• 16 Saídas digitais (das quais 6 programáveis).
• Saída serial RS232 com protocolo MODBUS RTU.
• Segunda saìda RS232 ou RS485 MODBUS RTU.
• Visor gráfico tropicalizado.
• Relógio e timer de partida para hora de pico automático.
• Gravação de eventos e datas.
• Sistema de Controle Remoto.
• Homologação Rina (GC500-R) aplicações marítimas.
PARALELO SIMPLES

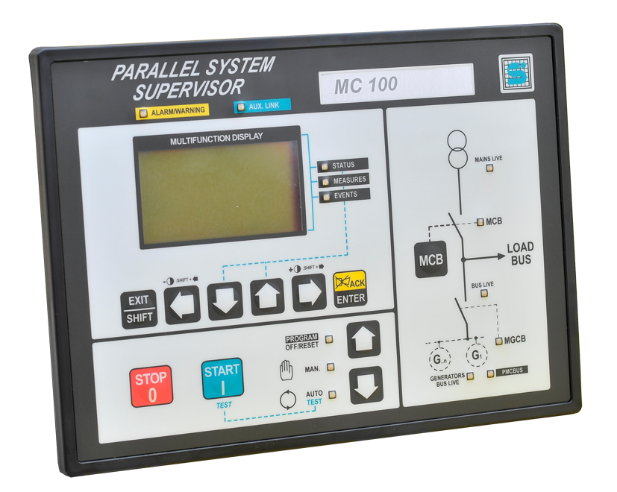

MC100
MC100 é um controlador projetado para a gestão da segurança dos seguintes tipos de sistemas de energia, com e sem o disjuntor de rede (MCB), e do disjuntor geral dos grupos (MGCB).
• MPM (Multiple Prime Mover).
• MSB (Multiple Stand-by).
• MSB + MSTP (Multiple Stand-by + Multiple Short Time Parallel).
• MPtM (Multiple Parallel to Mains).
• MSB + MPtM (Multiple Stand-by + Multiple Parallel to Mains).
MC100 pode ser usada com os controladores Sices DST4602, GC500Plus com comunicação via PMCBus e Can.
Informações adicionais:
• Gestão completa de Tie breaker, MCB, GCB.
• Operações de Import/export e Base load.
• Loss of mains protections.
• Load shedding.
• Load sharing.
• Peak shaving.
PARALELO COMPLEXO E CHP

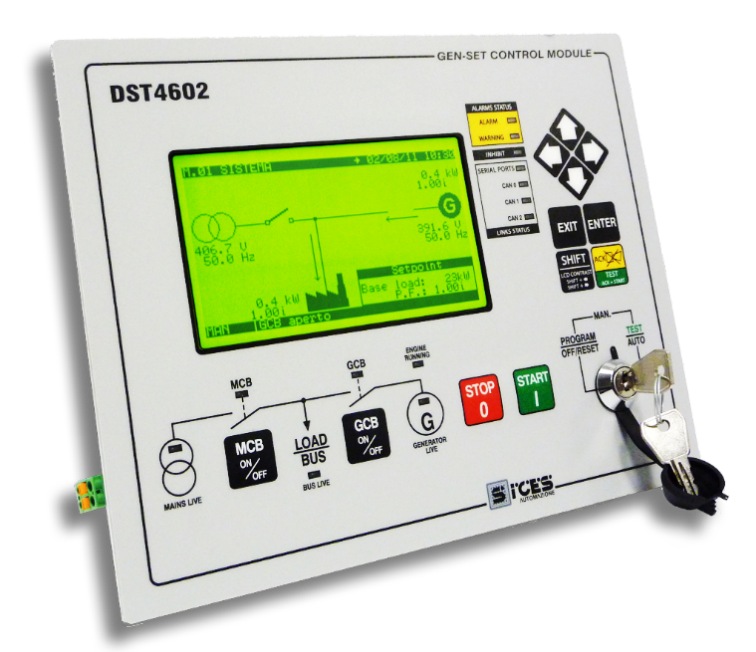

DST4602 Compact
• Controlador microprocessado altamente configurável para grupos geradores, concebido para gerir uma vasta gama de aplicações complexas que envolvem um ou mais grupos geradores, operando em paralelo uns com os outros e/ou com a rede (sistemas de cogeração incluídos).
• Até 24 grupos geradores conectados no mesmo bus e aplicação de paralelo com a rede elétrica (paralelo contínuo ou de passagem ao retorno da rede).
• Compartilhamento, Sincronizador e Regulação da potência reativa integrados.
• Funções CLP & PID de regulações.
• 2 Saídas analógicas UP/DOWN em tensão para regulação da tensão e da velocidade.
• Gestão do disjuntor de grupo (GCB) e do disjuntor de rede (MCB).
• Interface SAE J1939 e interface CAN para MTU MDEC, mas também para motores tradicionais graças aos sensores analógicos.
• Leitura da corrente e da tensão do gerador e da rede com leitura da quarta corrente com TA ou Toróide para proteção diferencial (51N).
• Medição de potência ativa, reativa e aparente.
• 20 Entradas digitais programáveis com possibilidade de entradas adicionais.
• 16 Saídas digitais + 2 Saídas fixas com possibilidade de Saídas adicionais.
• Porta serial RS232, segunda porta serial RS232/485 e USB.
• Grande visor gráfico tropicalizado.
• Relógio e Gravação de eventos e datas.
• Controle Remoto.
QTA, AMF e SPM
GC350 AMF avançado
• Controlador microprocessado avançado para grupos geradores stand-alone.
• Interface CAN Protocolo J1939 e Protocolo MTU MDEC.
• Interface para motores tradicionais a sensores.
• Medição do verdadeiro valor eficaz para correntes e tensões de Gerador e da Rede.
• Medição de Potência ativa, reativa e aparente.
• Medição da Frequência e da Potência de Rede.
• Medição de velocidade do motor por pick-up ou sinal W.
• 18+3 Entradas digitais programáveis.
• 16 Saídas digitais (das quais 6 programáveis).
• Proteção diferencial integrada (51N).
• Saída serial RS232 com protocolo MODBUS RTU.
• Segunda saìda serial RS232 ou RS485 MODBUS RTU.
• Visor gráfico tropicalizado.
• Relógio.
• Gravação de eventos e datas.
• Sistema de Controle Remoto.
• Homologação Rina (GC350-R) aplicações marítima.
