QTA

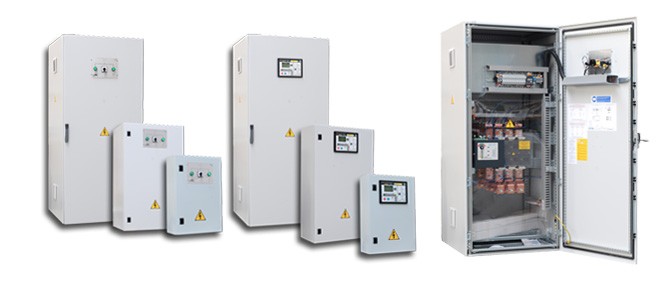

QTA BÁSICA e LÓGICA
VERSÃO "BÁSICA": Painel de comutação QTA manual (sem controlador microprocessado) equipado com uma chave de transferência com 4 posições [AUTOMÁTICO – 0 – REDE – GRUPO GERADOR] e 2 (duas) lâmpadas para sinalização ótica de “carga alimentada pela Rede” e de "carga alimentada pelo grupo gerador". O painel é completo de proteções com fusíveis e placas terminais. Este tipo de painel ATS é normalmente associado a um painel de controle para grupo gerador externo.
VERSÃO "LÓGICA": Painel de comutação automático QTA equipado com um controlador microprocessado (GC310, ou ATS115). O controlador possui um visor gráfico que permite visualizar as tensões, a frequência, as horas de funcionamento e a tensão da bateria do grupo gerador. Este tipo de painel automático gera e controla automaticamente a comutação rede/grupo gerador (este painel é optimizado para os grupos geradores da Caterpillar, FG Wilson e Cummins).
AMF: Auto Mains Failure

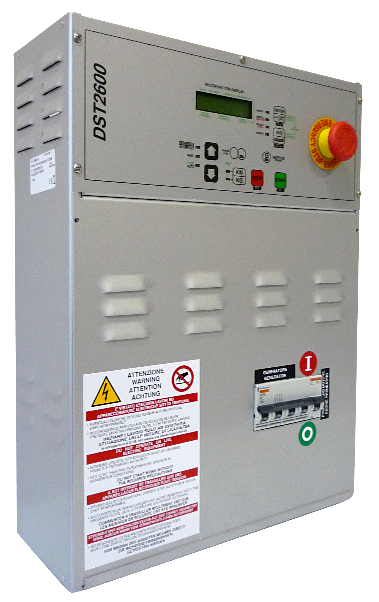

DST2600
DST2600 é um painel de controle e gestão compacto e econômico para grupos geradores com potência de até 40kVA (400V trifásico @ 63A), ou 24kVA (220V trifásico @ 63A).
DST2600 integra todas as funções de um painel tradicional para grupos de emergência: controlador microprocessado AMF com funções de proteção de motor e do alternador, sistema de comutação automática de redes, mantenedor de carga para bateria do motor, atuadores elétricos de gestão do motor, sistema para visualização das medidas elétricas e físicas.
As principais medidas elétricas são True RMS, e todas são realizadas por cada fase; por isso pode ser calculada e exibida a potência do gerador e o totalizador de Energia Elétrica.
Produto compacto, leve e simples na instalação.
PARALELO SIMPLES

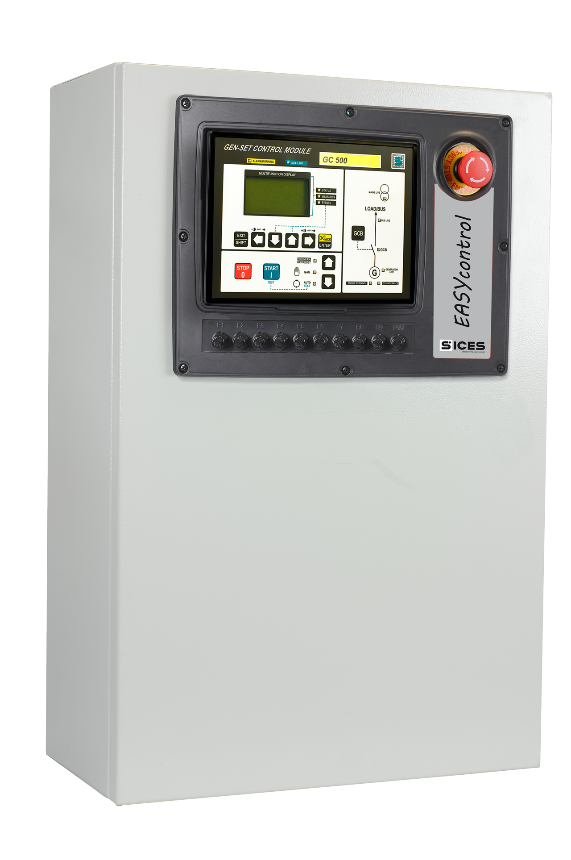

EASYcontrol BRASIL
O painel EASYcontrol-BRAS é uma versão especial do painel EASYcontrol, desenvolvido para o mercado Brasileiro.
Ele tem todas as funções do painel EASYcontrol, mas também é capaz de controlar a transferência com paralelismo momentâneo (S.O.P. incluído).
Mais, EASYcontrol-BRAS pode ligar e desligar automaticamente o grupo gerador, no início e no fim do horário de ponta.
Fora da hora de ponta, o painel trabalha como o painel EASYcontrol (QTA na falha de rede).
Para ser adaptado a vários regulamentos das concessionárias, o painel não inclui os circuitos de proteção previstas para aplicação de paralelismo momentâneo.
Circuito de potência para transferência opcional, o que lhe permite usá-lo como um padrão para uma ampla gama de potência dos geradores.
Pode ser fornecido com comutação por meio de contactores para corrente de até 125A.
Disjuntor de potência para gerador pode ser também incluído (opcional).
Sistema de Operação em Paralelo Temporario
Timer para ligação e desligamento automático
Padrão de alta qualidade
Preço excelente
Fácil instalação - Feito na Itália
PARALELO MODULAR E REDE

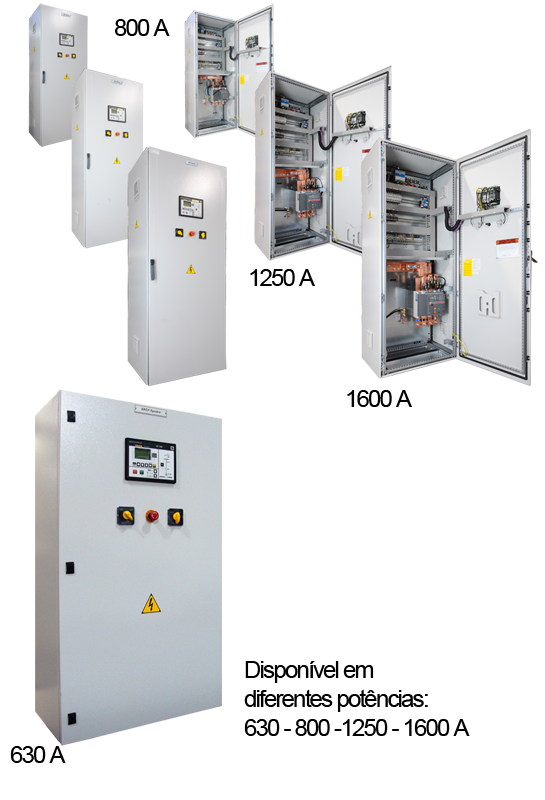

EASY SYNCHRO
EASY-Synchro é um quadro elétrico completo de potência pronto para o controle e gestão de qualquer grupo gerador (de qualquer fabricante) com função de transferência em rampa / paralelo / horário de ponta. Com esse quadro Você pode realizar diferentes aplicações de paralelismo de grupos geradores:
• MPM (Multiple Prime Mover) - Paralelo entre grupos geradores sem a Rede
• MSB (Multiple Stand-by) - Paralelo entre grupos geradores de emergência sem a Rede
• SPtM (Single Parallel to Mains) - Paralelo entre grupo gerador e Rede - Hora de ponta
• MPtM (Multiple Parallel to Mains) - Paralelo entre vários grupos geradores e Rede
Nossa solução oferece a máxima flexibilidade graças a vários pontos fortes:
• SISTEMA MODULAR, até 16 geradores em paralelo
• Diferentes Interface para motores (Volvo, Perkins, MTU, etc...)
• Solução Plug & Play, manuais e SW em Português BR
• Disjuntor automático motorizado tetra polar ABB de 160 até 2000A
• Quadro multi tensão: 220V - 380V - 400V - 440V trifásico
• Dupla frequência: 50Hz / 60Hz
• Plug&Play
• MADE IN ITALY
• TOP QUALITY

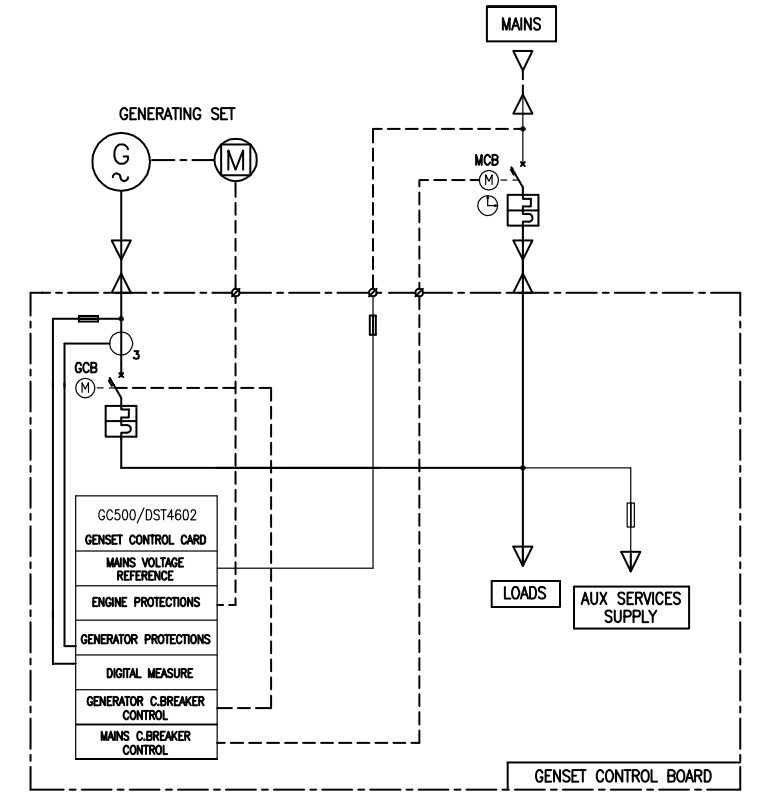

DIAGRAMA ELETRICO TIPICO DA APLICAÇÃO
DIAGRAMA ELETRICO
O painel de controle de sincronização/paralelo inclui as proteções do motor e do alternador, bem como todas as funções para a sincronização e a gestão de carga para operações de paralelo entre vários grupos geradores.
Além disso, incluindo as proteções de corrente e regulação AVR, este tipo de painel de controle pode ser usado mesmo para a aplicação de sincronização/paralelo à Rede elétrica (Rampa e hora de pico).
O painél de controle padrão inclui:
• Um controlador microprocessado GC500, que inclui um sincronizador, o controle da carga, load sharing, as regulações da potência e as funções de regulação da energia reativa.
• Um circuito de potência colocado numa área separada, com disjuntor automático, fixo e motorizado de 4 poles para a proteção do alternador, de valor adequado, em função da potência do grupo gerador. Para potências pequenas (de até 160A), é presente um disjuntor associado a um contator para o paralelismo do grupo gerador.
Completam o sistema 3 TCs e barramento de cobre de dimensões adequadas.
• N.1 seletor para alimentação das cargas: ON-OFF.
• N.1 botão de parada de emergência.
• N.1 seletor de ativação do sistema: LOCAL-OFF-REMOTO.
• N.1 seletor de: 0-EMERGENCIA-PARALELO
• N.1 Carregador automático de baterias.
• N.1 Circuito de pre aquecimento agua motor.
• Relés, fusíveis, bornes, terminais, ...
